Asambleja e strukturës së çelikut në vend + Rrjedha e punës e ndërtimit të ngritjes integrale + konsideratat kryesore

Hyrje:Nëkonstruksion çeliku, "montimi në tokë + ngritja integrale me vinç të rëndë" (montimi i strukturës plotësisht në tokë dhe ngritja e saj në pozicion si një njësi e vetme duke përdorur vinça të rëndë) është një nga metodat më ekonomike, të sigurta dhe të kontrolluara me cilësi të disponueshme sot të ndërtimit.

Krahasuar me "montim të lirshëm në lartësi të madhe" (montimi i komponentëve pjesë-pjesë lart në ajër), kjo metodë redukton ndjeshëm punën e rrezikshme në lartësi, ul shkallët e defekteve të saldimit dhe kontrollon në mënyrë efektive deformimin strukturor. Megjithatë, kërkon përgatitje strikte të terrenit, konfigurim të montimit me precizion të lartë, llogaritje rigoroze inxhinierike të ngritjes dhe sinjalizim dhe komandim të përsosur në vend.

Më poshtë është një udhëzues teknik gjithëpërfshirës dhe i standardizuar përstrukturë çeliku në vendmontim dhe ngritës integral—strukturuar me rrjedha të qarta pune dhe kërkesa teknike praktike e të drejtpërdrejta për referencë të lehtë.

I. Vështrim kryesor i metodës së ndërtimit

Logjika e rrjedhës së punës në ndërtim: Parafabrikimi në fabrikë i komponentëve të çelikut në seksione → Montimi në terren në xhama → Korrigjimi i saldimit, inspektimi i saldimit (NDT) dhe prekja e bojës → Ngritja integrale me një pjesë në pozicion → Fiksimi dhe shtrirja strukturore.

Avantazhet kryesore

•  Puna në tokë gjatë gjithë kohës: Operacionet kryesore kryhen në tokë, duke reduktuar në mënyrë drastike rreziqet e rënies dhe rreziqet në lartësi të mëdha.

•  Cilësia e kontrollueshme: Montimi, saldimi dhe shtrirja ndodhin në një mjedis të qëndrueshëm, të arritshëm në tokë, duke siguruar saktësi dhe cilësi të lartë ndërtimi.

•  Efiçencë e lartë ndërtimi: Saldimi dhe buloni në lartësi të madhe minimizohen, duke përshpejtuar ndjeshëm përparimin e ndërtimit.

Kufizimet

•  Kërkohet një zonë e madhe montimi: Kërkon një sipërfaqe toke të gjerë, të niveluar dhe të ngjeshur mirë për montimin në vend.

•  Pajisje të rënda dhe kontrolle të rrepta: Kërkon vinça ngritës me tonazh të lartë dhe llogaritje të rrepta inxhinierike për kushtet e ngritjes dhe kapacitetin mbajtës të dheut.

Skenarët e zbatueshëm

Ndërtimi i strukturës së çelikut në vend të hapur, të tilla si dërrasat e çelikut me hapje të madhe, modulet prej çeliku të çatisë, kornizat e çelikut me shumë hapje dhe montimet e trarëve të vinçave të rëndë.

II. Plotësoni rrjedhën e standardizuar të punës në ndërtim

Rrjedha standarde e procesit: Përgatitja e ndërtimit → Nivelimi dhe ngjeshja e vendit → Konfigurimi dhe pranimi i montimit të montimit → Marrja dhe ri-inspektimi i komponentëve → Montimi në tokë → Punimet e saldimit → Testimi i saldimit (NDT) dhe bojëra kundër korrozionit Prekje → Ngritja e kapëseve → Mbështetja e ngritjes dhe testimi i integruar Rregullimi i mirë i pozicionimit dhe fiksimi i përkohshëm → Rikontrollimi i boshteve dhe lartësisë së rrjetës → Lidhja dhe fiksimi i përhershëm → heqja e montimit → Pranimi i projektit → Çmontimi i pjesës së montimit

1. Përgatitja e ndërtimit në fazën e hershme (Hapi më kritik)

Nëse përgatitja paraprake është e pamjaftueshme, çështje të tilla si deformimi strukturor, përmbysja ose gabimet dimensionale mund të ndodhin lehtësisht gjatë montimit dhe ngritjes. Përqendrohuni rreptësisht në këto 4 detyra kryesore:

•  Planifikoni së pari: Përgatitni një skemë të dedikuar ngritjeje. Për operacionet me rrezik të lartë, super-kritike, shqyrtimi i ekspertëve dhe miratimi zyrtar janë të detyrueshëm. Plotësoni llogaritjet e detajuara inxhinierike për kushtet e funksionimit të vinçit, stresin e pjesës, kapacitetin mbajtës të tokës dhe ngarkesat e pikave të ngritjes.

•  Verifikimi i materialit dhe dokumentit: Inspektoni certifikatat e konformitetit të fabrikës, raportet e testeve të mullirit (MTR), të dhënat e testimit jo-shkatërrues të fabrikës (NDT) dhe fletët e verifikimit dimensional. Parandaloni rreptësisht çdo komponent që nuk përputhet të hyjë në vendin e punës.

•  Planifikimi i shtrirjes së sitit: Përcaktoni qartë zona të veçanta për ruajtjen e komponentëve, punën e montimit në tokë dhe udhëtimin e vinçit/pozicionimin e shtytësit. Për themele të buta dheu, gërmoni dhe zëvendësoni me mbushje të ngurtë, kompaktoni dhe shtroni/ngurtësoni tokën paraprakisht.

•  Informacion për sigurinë e personelit: Salduesit, operatorët e vinçave, sinjalizuesit dhe montuesit duhet të kenë certifikata të vlefshme kualifikimi. Kryeni informime të plota të sigurisë dhe teknike për të gjithë punëtorët, duke sqaruar përgjegjësitë individuale dhe ndalimet e sigurisë.

2. Vendosja dhe pranimi i montimit të montimit

Pajisja e montimit (korniza mbështetëse e tokës) është thelbësore për saktësinë e montimit. Montimi i rastësishëm ose kornizat nën standarde, të improvizuara janë rreptësisht të ndaluara!

•  Përdor çelikun strukturor standard: Fabrikoni pajisje duke përdorur seksione çeliku standarde kombëtare për të siguruar ngurtësinë dhe qëndrueshmërinë e duhur, duke parandaluar uljen e tokës, devijimin strukturor ose lëkundjen pas ngarkimit.

•  Përcaktimi dhe pozicionimi i saktë: Vendosni me saktësi linjat udhëzuese; kontrolloni rreptësisht akset e rrjetit, lartësinë dhe nivelin. Për komponentët me hapësirë ​​të madhe, ndërtoni në kamerë paraprake (një kurbë e qëllimshme lart) sipas specifikimeve të projektimit për të kundërshtuar uljen e ardhshme nën ngarkesat e shërbimit.

•  Inspektimi dhe identifikimi i dedikuar: Duhet të kryhet një inspektim i specializuar pas përfundimit të konfigurimit të xhiros. Regjistroni dhe arkivoni të gjitha matjet e dimensioneve, lartësisë dhe rrafshimit. Jig mund të përdoret vetëm pas nënshkrimit zyrtar

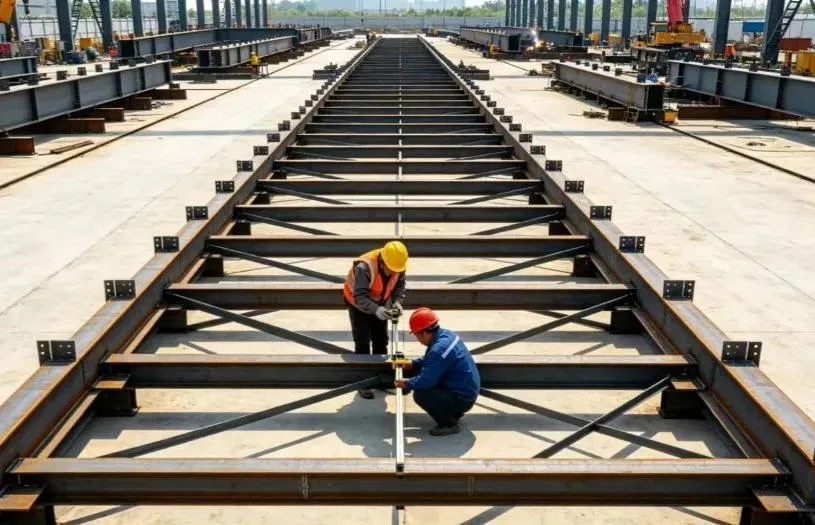

3. Dorëzimi i komponentëve dhe montimi në tokë

Montimi i tokës është procesi kyç për kontrollin e cilësisë së përgjithshme strukturore. Kontrolli i saktë është thelbësor:

•  Inspektimi i komponentëve në hyrje: Inspektoni çdo komponent pas mbërritjes për pamjen, deformimin e transportit, veshjet mbrojtëse dhe shtrirjen e vrimave të bulonave. Drejtoni dhe korrigjoni çdo deformim të vogël përpara montimit.

•  Pozicionimi dhe rregullimi i fugave: Pas vendosjes së komponentëve në pajisje, përdorni foletë hidraulike dhe kabllot për të rregulluar dhe kontrolluar rreptësisht hapësirën, linjat e boshtit, lartësinë, hendekun e rrënjës (hapësirën e përshtatjes së përbashkët) dhe shtrirjen vertikale.

•  Saldim me ngjitje nga saldatorë të certifikuar: Salduesit e certifikuar duhet të kryejnë saldim ngjitës (saldime me mbajtje të përkohshme). Gjatësia e saldimit me ngjitje dhe madhësia e këmbës së filetos duhet të plotësojnë standardet teknike, duke parandaluar porozitetin, çarjet dhe të metat e tjera të saldimit.

•  Saldimi simetrik dhe lehtësimi i stresit: Saldimi formal duhet të ndjekë në mënyrë rigoroze parimet e "saldimit simetrik" dhe "saldimit pas hapi" (saldimi në segmente të shkurtra të alternuara) për të çliruar në mënyrë të barabartë stresin termik dhe për të minimizuar deformimin. Për pllakat e trasha të çelikut, zbatoni rreptësisht kontrollet e temperaturës së ngrohjes paraprake dhe ndërkalimit.

•  Verifikimi pas montimit: Pas përfundimit të montimit, rimatni plotësisht dimensionet e përgjithshme, vlerat e kamerës dhe drejtësinë anësore për të garantuar përputhjen e plotë me kodet inxhinierike dhe vizatimet e projektimit.

4. Inspektimi i saldimit dhe prekja e bojës kundër korrozionit

•  Testimi jo shkatërrues (NDT): Kryeni testimin me ultratinguj (UT) ose testimin radiografik (RT) sipas specifikimeve të projektimit. Çdo saldim që nuk përputhet duhet të hiqet plotësisht, të ri-saldohet dhe të ritestohet derisa të kualifikohet 100%.

•  Pastrimi dhe rilyerja e saldimit: Bluani nyjet e salduara të lëmuara, hiqni ndryshkun, skorjen dhe spërkatjen dhe aplikoni menjëherë astarin dhe shtresën e sipërme kundër korrozionit për të siguruar një sistem veshjeje mbrojtëse të vazhdueshme dhe të paprekur.

•  Mbrojtja e sipërfaqes: Mbroni sipërfaqet e kontaktit me fërkim të bulonave me rezistencë të lartë, vrimat e bulonave dhe shtresat e përfunduara të bojës nga spërkatja e saldimit, ndotja me yndyrë/vaj dhe gërvishtjet mekanike.

5. Pikat e ngritjes dhe përzgjedhja e montimit

Rregulli kryesor i sigurisë së ngritjes: Asnjëherë mos i ndryshoni pikat e ngritjes pa autorizim, kurrë mos përzieni pajisje të papërputhshme dhe kurrë mos i nënshtroni komponentët ndaj forcave të papërshtatshme.

•  Përdor kapa ngritëse të projektuara: Përdor gjithmonë priza ngritëse të projektuara paraprakisht, të krijuara nga fabrika (sytë e jastëkut). Ndalohet rreptësisht saldimi i pamiratuar në vend ose shpimi i vrimave për pikat e ngritjes së improvizuar. Të gjitha saldimet e gomës së ngritjes duhet t'i nënshtrohen inspektimit 100% NDT.

•  Llogaritja e kapacitetit të montimit: Zgjidhni litarët me tela prej çeliku, prangat dhe hobe ngritëse në mënyrë strikte bazuar në ngarkesat e llogaritura, duke përfshirë faktorët dinamikë të sigurisë së ngarkesës. Mbingarkimi është rreptësisht i ndaluar.

•  Mbrojtësit e qosheve: Instaloni mbrojtëset e qosheve (zbutës/mbrojtës të skajeve) në të gjitha qoshet dhe skajet e mprehta të pjesëve prej çeliku për të parandaluar prerjen ose dëmtimin e litarëve të telit.

•  Përforcim i përkohshëm: Shtoni mbajtëse/anëtare të përkohshme mbajtëse në seksione strukturore të holla ose me mure të hollë (si p.sh. trarët e gjatë) për të parandaluar përdredhjen, përkuljen ose deformimin lokal gjatë ngritjes.

6. Testi i ngritjes së provës (nuk duhet të anashkalohet kurrë)

Ashensori i provës është barriera e fundit mbrojtëse kundër aksidenteve të ngritjes.

•  Ngrini dhe rri pezull: Ngrini pa probleme komponentin 200–300 mm larg nga kutia e montimit dhe mbajeni pezull në ajër për 5 deri në 10 minuta.

•  Inspektimi gjithëpërfshirës: Inspektoni tërësisht: kushtet e ngarkesës në pikat e ngritjes, deformimin e trungut, devijimin e përgjithshëm dhe lokal të pjesës, qëndrueshmërinë e vinçit, vendosjen e tokës nën shtyllat e jashtme dhe çdo ndërhyrje ose pengesë në bosht.

•  Ulja e menjëhershme e anomalisë: Nëse vërehet ndonjë zhurmë e pazakontë, shtrembërim strukturor ose ulje e tepërt e tokës, uleni përbërësin përsëri në xhiro menjëherë. Ngritja formale mund të vazhdojë vetëm pasi të miratohen veprimet korrigjuese.

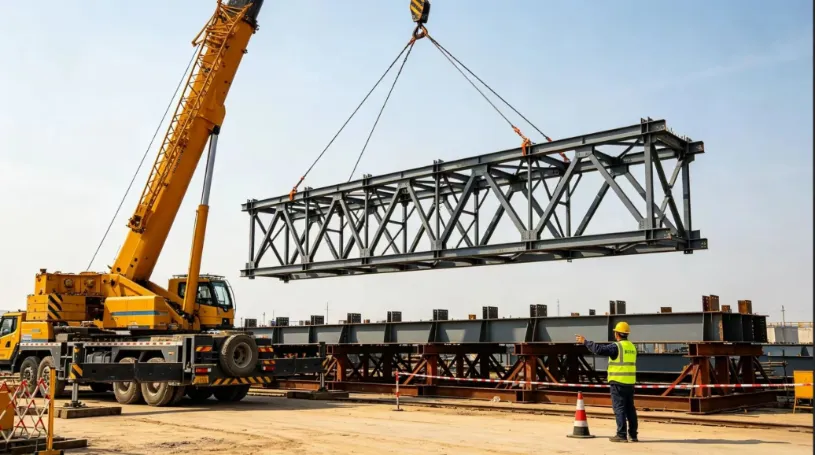

7. Ngritja, pozicionimi dhe sigurimi i përkohshëm me montim të plotë

•  Sinjalizim i unifikuar për një person: Operacionet duhet të drejtohen nga një komandant sinjalizimi i vetëm i caktuar duke përdorur sinjale të standardizuara të dorës dhe komandat zanore. Sinjalizimi me shumë persona dhe operacionet kaotike janë rreptësisht të ndaluara.

•  Lëvizjet e lëmuara të vinçit: Ngritja, rrotullimi (lëkundje) dhe luffing (rrëshqitja e bumit) duhet të mbeten të qetë dhe të ngadaltë gjatë gjithë kohës. Shmangni ndalesat e papritura, kthesat e mprehta ose ngarkesat me goditje. Ekuipazhi tokësor duhet të përdorë linjat e etiketës (litarët udhëzues) për të stabilizuar orientimin e komponentit dhe për të parandaluar përplasjen me strukturat ekzistuese.

•  Pozicionimi dhe mbështetja e përkohshme e menjëhershme: Pasi të uleni në mbështetëset e përhershme, rregulloni me saktësi boshtet e rrjetës, lartësinë dhe plumbin vertikal. Instaloni menjëherë shiritat mbështetës të përkohshëm dhe shtrëngoni kabllot e tipit.

•  Vija e kuqe kryesore e sigurisë: Asnjëherë mos e lësho grepin e vinçit deri nëstrukturë çelikuformon një sistem strukturor të qëndrueshëm, vetë-mbështetës.

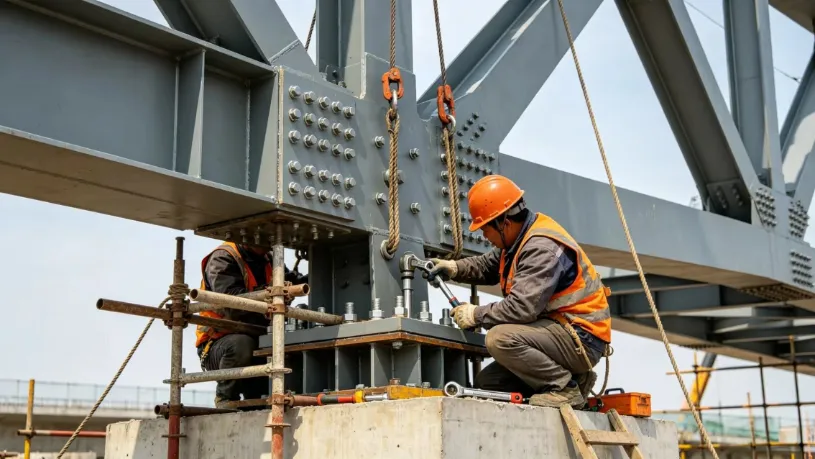

8. Punimet e Lidhjes dhe Përfundimit të Përhershëm

•  Fillimisht bulona me qëndrueshmëri të lartë: Jepini përparësi fiksimit të bulonave me qëndrueshmëri të lartë. Ndiqni rreptësisht sekuencën e shtrëngimit me dy faza: "Shtrëngimi fillestar → Shtrëngimi përfundimtar i rrotullimit". Shënoni qartë çdo bulon pas shtrëngimit përfundimtar për të parandaluar humbjen, lirimin ose shtrëngimin e tepërt të bulonave.

•  Saldimi me bashkim në vend: Kryeni saldime me prapanicë dhe bashkim në vend në shtresa me shumë kalime dhe kryeni testimin jo-shkatërrues (NDT) menjëherë pas përfundimit.

•  Rimatja e përgjithshme strukturore: Rimatni të gjitha dimensionet e përgjithshme, lartësitë dhe vlerat e devijimit. Pasi të certifikoheni si i përputhshëm, çmontoni në mënyrë të sigurt pajisjen ngritëse, mbështetësit e përkohshëm dhe montuesin e montimit në tokë.

•  Riparimi dhe dorëzimi i veshjes: Prekni të gjitha veshjet e dëmtuara kundër korrozionit dhe rezistent ndaj zjarrit në zonat e prekura për të përfunduar instalimin e përfunduar.

III. Masat paraprake kritike në vend (Grackat kryesore për t'u shmangur)

1. Pikat e kontrollit të cilësisë së montimit

•  Solid Jig Fund: Toka nën kutinë e montimit duhet të jetë e fortë, e ngjeshur dhe e niveluar. Puna e montimit është rreptësisht e ndaluar në tokë të butë ose tokë të ngopur me ujë gjatë motit me shi për të parandaluar vendosjen e pabarabartë.

•  Kontroll i rreptë para kamerës: Cakto me saktësi parakamerën (lakoren e qëllimshme lart) për pjesët me hapje të madhe sipas vlerave të projektimit. Kontrolloni dy herë matjet para dhe pas montimit për të parandaluar rënien në rënie pas ereksionit.

•  Kufizime të rënda të saldimit të motit: Ndaloni menjëherë saldimin në ajër të hapur gjatë erërave të forta, shiut, borës ose temperaturave të ngrirjes. Sigurohuni që sipërfaqet e lagura të çelikut të jenë tharë plotësisht me pishtarë ngrohës përpara se të rifilloni saldimin.

•  Mbrojini sipërfaqet e fërkimit të bulonave me rezistencë të lartë: Mbroni rreptësisht sipërfaqet e fërkimit të kontaktit të bulonave. Bluarja, ndotja e vajit ose djegiet me saldim janë rreptësisht të ndaluara, duke siguruar që koeficienti i rrëshqitjes plotëson standardet inxhinierike.

2. Linjat e Kuqe të Sigurisë së Detyrueshme të Ngritjes

•  Ndalimet e motit: Ngritja është rreptësisht e ndaluar gjatë erërave të forta të Forcës 6 e lart (shpejtësia e erës ≥ 10,8 m/s), mjegulla e dendur, shiu i dendur ose kur ndriçimi i natës është i pamjaftueshëm.

•  Mbështetja e kapakëve të vinçit: Mbështetësit e vinçit duhet të mbështeten plotësisht nga pllaka të trasha të shpërndarjes së ngarkesës prej çeliku mbi tokë të fortë dhe të verifikuar për të parandaluar rrëzimin e vinçit ose goditjen e vinçit.

•  Zona e përjashtimit të ngurtë të sigurisë: Krijoni një pengesë të ngurtë dhe zonë të qartë përjashtimi brenda rrezes së punës së vinçit. Personeli i paautorizuar ndalohet rreptësisht nga hyrja, kalimi ose qëndrimi në zonë.

•  Inspektimi i montimit para ndërrimit: Inspektoni të gjitha pajisjet e ngritjes, pajisjet e montimit dhe litarët e telit përpara çdo ndërrimi të punës. Zëvendësoni menjëherë nëse fijet e thyera të telit, konsumimi i tepërt ose ngërçet/deformimet tejkalojnë kufijtë e lejuar.

3. Rreziqet e përbashkëta dhe masat parandaluese

•  Deformim i tepërt i komponentit: Paracaktoni kamerën e projektuar, shtoni shirita të përkohshëm përforcues, ndiqni sekuencat simetrike të saldimit dhe kryeni kontrolle të plotë të gjendjes së ngarkesës së ngritjes.

•  Dështimi i këputjes së grykës së ngritjes: Kryeni një dizajn të specializuar strukturor për ngritjen e kapave, siguroni saldimin me penetrim të plotë me inspektim 100% NDT dhe ndaloni rreptësisht pikat e ngritjes së improvizuara të pamiratuara.

•  Zbutja ose maja e vinçit në tokë: Verifikoni dhe ngurtësoni tokën paraprakisht, vendosni pllaka të rënda çeliku nën mbajtëse dhe monitoroni vendosjen në tokë gjatë ngritjes provuese.

•  Paqëndrueshmëria strukturore pas vendosjes: Instaloni menjëherë kabllot dhe mbajtëset e përkohshme mbështetëse, duke zbatuar rreptësisht parimin: "Asnjëherë mos e lëshoni grepin e vinçit përpara se struktura të sigurohet".

•  Bulon nën standard me rezistencë të lartë: Mbroni rreptësisht sipërfaqet e kontaktit me fërkim, aplikoni procedura të standardizuara të shtrëngimit të çift rrotullues dhe inspektoni dhe shënoni me ngjyra çdo bulon individual pas përfundimit.

IV. Përmbledhje

Logjika kryesore e menaxhimit tëmontimi i strukturës së çelikut në venddhe ngritja integrale mund të përmblidhet si: montim preciz i tokës, kontroll i ngurtë i fugave, llogaritje rigoroze e ngritjes, ngritje e qetë dhe e qëndrueshme dhe asnjëherë lëshimi i grepit përpara sigurimit.

Duke menaxhuar në mënyrë rigoroze katër shtyllat kritike - cilësia e gërshërëve, deformimi i saldimit, kushtet e ngarkesës së ngritjes dhe stabiliteti i përkohshëm strukturor - mund të parandalohen defektet më të zakonshme të ndërtimit dhe aksidentet e sigurisë, duke ofruar një zgjidhje të sigurt, të besueshme dhe efikase për inxhinierinë strukturore të çelikut me hapje të madhe.
