Standardet e procesit të ndërtimit për konstruksionet e çelikut (korniza çeliku) - Lajme - Qingdao Eihe Steel Structure Group Co., Ltd.

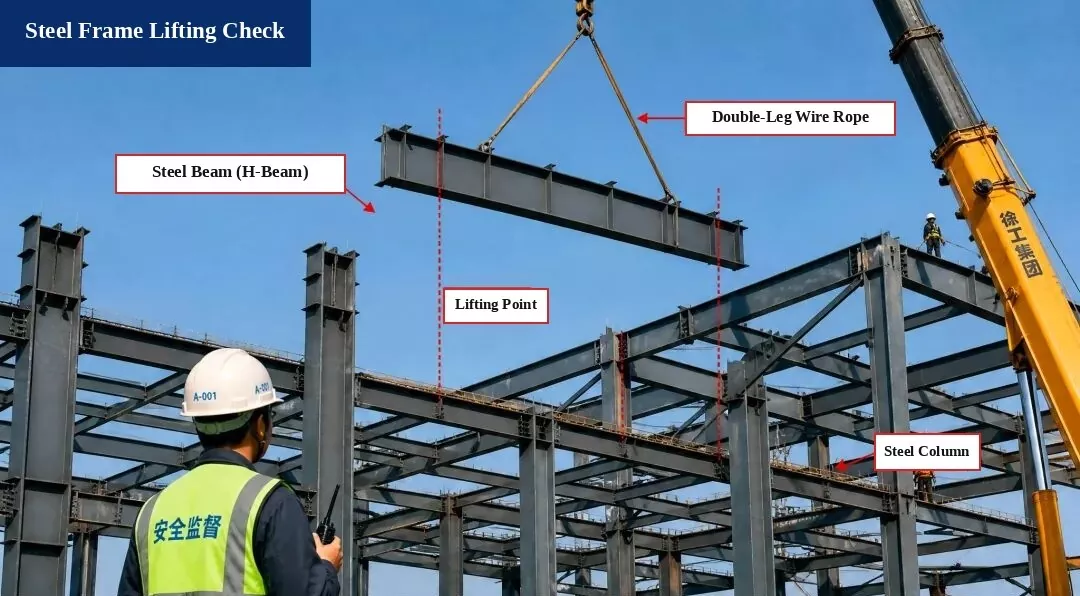

1. Kontrolli i ngritjes së kornizës së çelikut (Llogaritja e ngritjes)

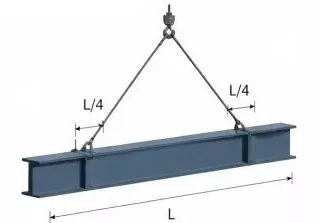

I. Diagrami ngritës

Anëtar:Trare çeliku H500×200×10×16, Gjatësia L = 12,0 m

Pikat ngritëse:Vendoseni në L/4 nga çdo skaj i rrezes

Këndi i hobesë:α ≈ 60°

II. Llogaritja e ngarkesës

1. Vetë-pesha e rrezes:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktori dinamik i ngarkesës:Merrni 1.1

3. Pesha e hobeve:I injoruar (i papërfillshëm)

4. Ngarkesa totale ngritëse:
P = G × 1,1 = 219,9 kN

5. Tensioni i hobeve (Ngarkesa e balancuar):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Kontrolli i sigurisë së hobeve

1. Lloji i hobesë:φ20 litar teli çeliku, ngarkesa e thyerjes Fb = 360 kN

2. Faktori i sigurisë (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Përmbush kërkesat standarde!

Kontrolloni përfundimin:
Operacioni i ngritjes është i sigurt dhe plotëson kërkesat e kodit.

Standardet e Referencës

• Kodi për ndërtimin e konstruksioneve të çelikut (GB 50755-2012)

• Kodi Teknik për Sigurinë e Ngritjes dhe Ngritjes në Ndërtim (JGJ 276-2012)

Shënime sigurie:

1. Kontrolloni traun e çelikut, litarët e telit dhe mjetet ngritëse përpara se t'i ngrini për t'u siguruar që ato janë të sigurta dhe të besueshme.

2. Caktoni një person të përkushtuar për të drejtuar procesin e ngritjes. Askush nuk mund të qëndrojë nën traun e ngritur.

3. Ndaloni punën e ngritjes menjëherë kur shpejtësia e erës arrin nivelin 6 ose më të lartë.

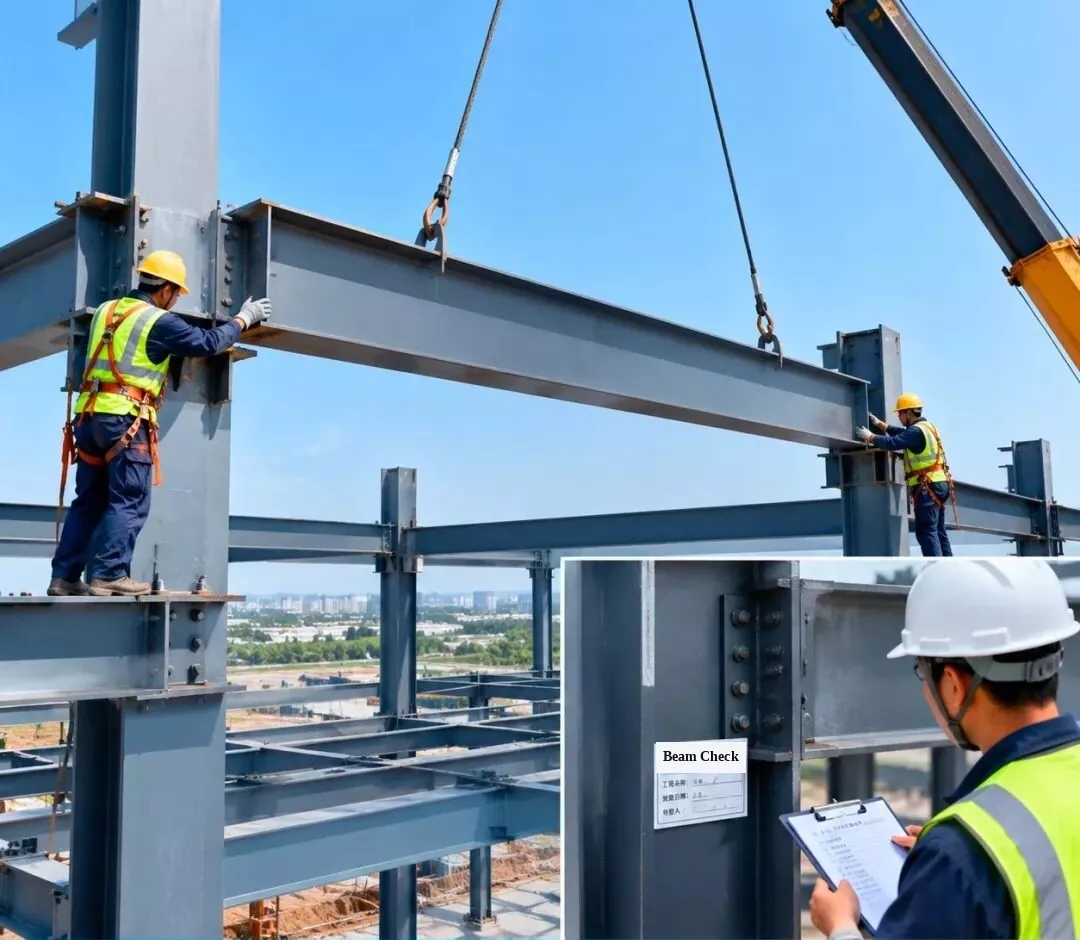

2. Instalimi dhe inspektimi i kornizës së çelikut - Instalimi i trarëve prej çeliku

Ngrini traun e çelikut në pozicionin e tij të planifikuar, më pas inspektoni dhe miratoni nyjet e lidhjes për t'u siguruar që cilësia e instalimit plotëson kërkesat e projektimit.

[Etiketa e futur në kolonë: Inspektimi i instalimit të trarëve prej çeliku | Emri i projektit: Workshop #1 | Data e Inspektimit | Inspektor]

3. Instalimi dhe inspektimi i kornizës së çelikut - Instalimi i kapakut të çatisë prej çeliku

1. Simulimi 3D BIM:Simuloni instalimin e çatisë së çelikut për të përmirësuar planin e ngritjes dhe rendin e instalimit.

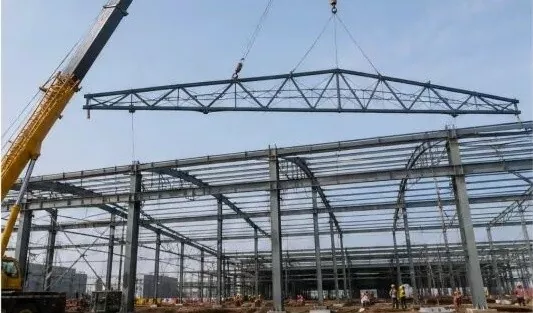

2. Ngritja e kapakut të çatisë:Përdorni një vinç kamioni për të ngritur kapakun dhe vendoseni ngadalë në pozicionin e tij duke e mbajtur të ekuilibruar.

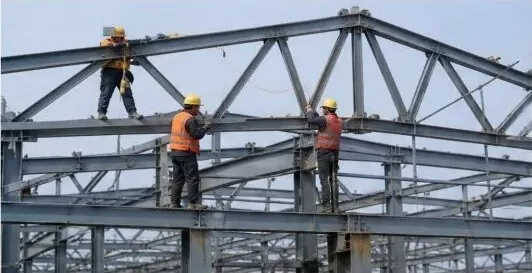

3. Pozicionimi dhe fiksimi i përkohshëm:Pasi tavani i çatisë të jetë vendosur, sigurojeni përkohësisht dhe rregulloni pozicionin dhe lartësinë e tij (lartësinë).

4. Lidhja e bulonave me forcë të lartë:Shtrëngoni bulonat me rezistencë të lartë sipas rregullave të projektimit për të siguruar një lidhje të fortë.

5. Inspektimi i instalimit:Kontrolloni lartësinë, shtrirjen, përkuljen (devijim) dhe shtrirjen vertikale për t'u siguruar që ato plotësojnë kodin.

6. Procesverbali i inspektimit:Pasi të keni kaluar inspektimin, plotësoni formularin e regjistrimit dhe kaloni në hapin tjetër të ndërtimit.

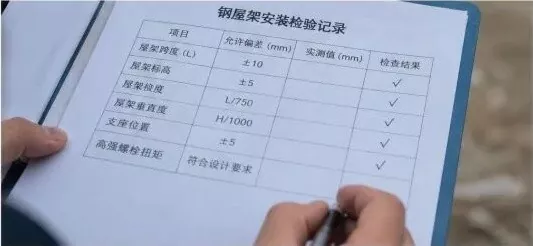

Procesverbali i Inspektimit të Instalimit të Afatit të Çatisë prej çeliku

Pika e inspektimit	Gabim i lejuar (mm)	Vlera e matur (mm)	Kontrolloni rezultatin
Hapësira e kapakut (L)	±10	—	√ (Leje)
Lartësia e arkës (lartësia)	±5	—	√ (Leje)
Përkulja e kapakut (Devijim)	L / 750	—	√ (Leje)
Rreshtimi vertikal i trasave	H / 1000	—	√ (Leje)
Pozicioni mbështetës	±5	—	√ (Leje)
Çift rrotullues bulonash me forcë të lartë	Plotëson kërkesat e projektimit	—	√ (Leje)

Pikat kryesore të kontrollit:

Kontrolloni të gjitha pjesët e çelikut që vijnë në vend për të verifikuar llojin, madhësinë dhe cilësinë e saldimit;
Përdorni një plan ngritjeje të sigurt dhe praktik për të garantuar sigurinë e ngritjes;
Rregulloni dhe fiksoni amanetin menjëherë pasi të jetë vendosur në pozicion;
Shtrëngoni siç duhet të gjitha bulonat me forcë të lartë dhe provoni çift rrotullimin e tyre sipas kodit;
Kryeni një inspektim të plotë për t'u siguruar që struktura e instaluar plotëson të gjitha kërkesat e projektimit dhe kodit.

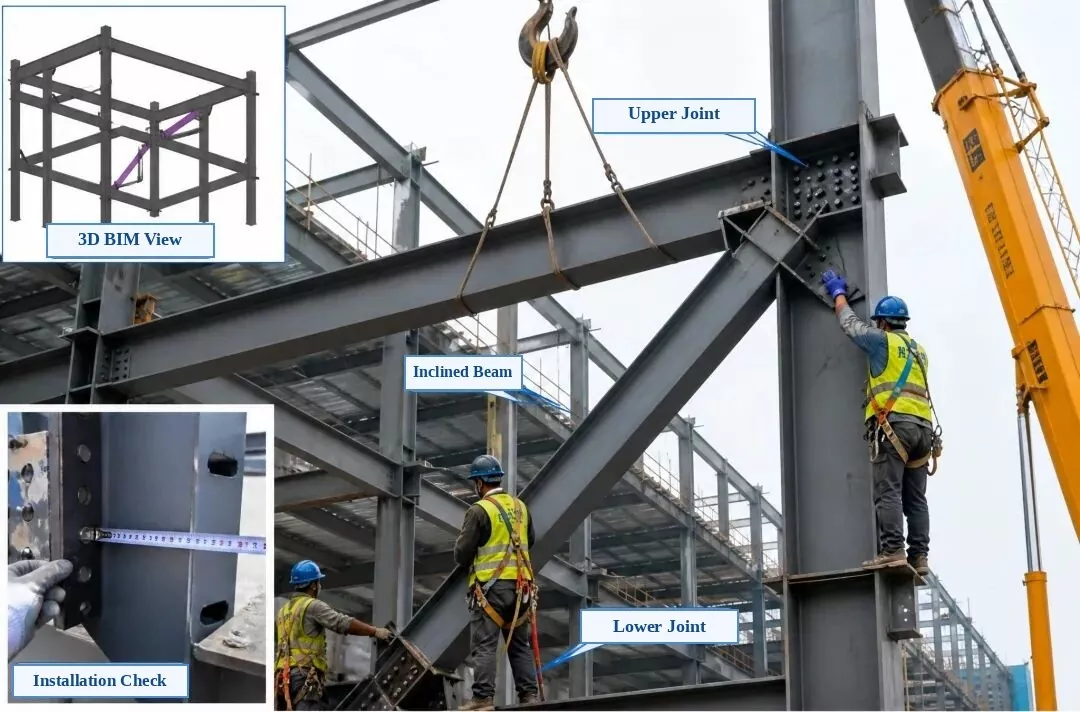

4. Instalimi dhe inspektimi i kornizës së çelikut - Instalimi i trarëve prej çeliku të pjerrët

Etiketat e nxjerra të fotografive:Futje lart majtas: Pamja 3D BIM | Futje poshtë-majtas: Kontrolli i instalimit | Fotoja kryesore: Lidhja e sipërme e lidhjes, trau i pjerrët prej çeliku (Trapa diagonale), nyja e lidhjes së poshtme

Instalimi dhe inspektimi i kornizës së çelikut — Instalimi i trarëve të pjerrët prej çeliku

1. Kontrolli para instalimit:Kontrolloni numrin e pjesës, madhësinë, pozicionet e vrimës së bulonave dhe drejtimin e pllakës së lidhjes. Sigurohuni që sipërfaqet e kontaktit të jenë të sheshta, të pastra dhe pa gërvishtje ose vaj.

2. Ngritja dhe pozicionimi:Përdorni dy pika ngritëse për të ngritur ngadalë rrezen e pjerrët në vend. Rregullojeni përkohësisht dhe sigurohuni që të dy nyjet e sipërme dhe të poshtme të përputhen saktësisht me kolonën dhe traun e çelikut.

3. Rreshtimi dhe rregullimi:Rregulloni pozicionin e vijës qendrore, lartësinë dhe shtrirjen vertikale të rrezes së pjerrët për të përmbushur kërkesat e projektimit. Plotësoni lidhjen e përhershme pas shtrirjes.

4. Metoda e lidhjes:Lidheni me bulona me forcë të lartë. Shtrëngoni ato në mënyrë të barabartë nga qendra e jashtme në të dy anët siç kërkohet nga dizajni dhe shënoni çdo rrufe pas inspektimit të kalimeve përfundimtare të shtrëngimit.

5. Inspektimi i instalimit:Kontrolloni pozicionin e vijës qendrore, lartësinë, shtrirjen vertikale, ngushtësinë e kontaktit të pllakës dhe cilësinë e shtrëngimit të bulonave. Çdo gjë duhet të plotësojë Kodin për Pranimin e Cilësisë së Ndërtimit të Strukturave të Çelikut (GB 50205).

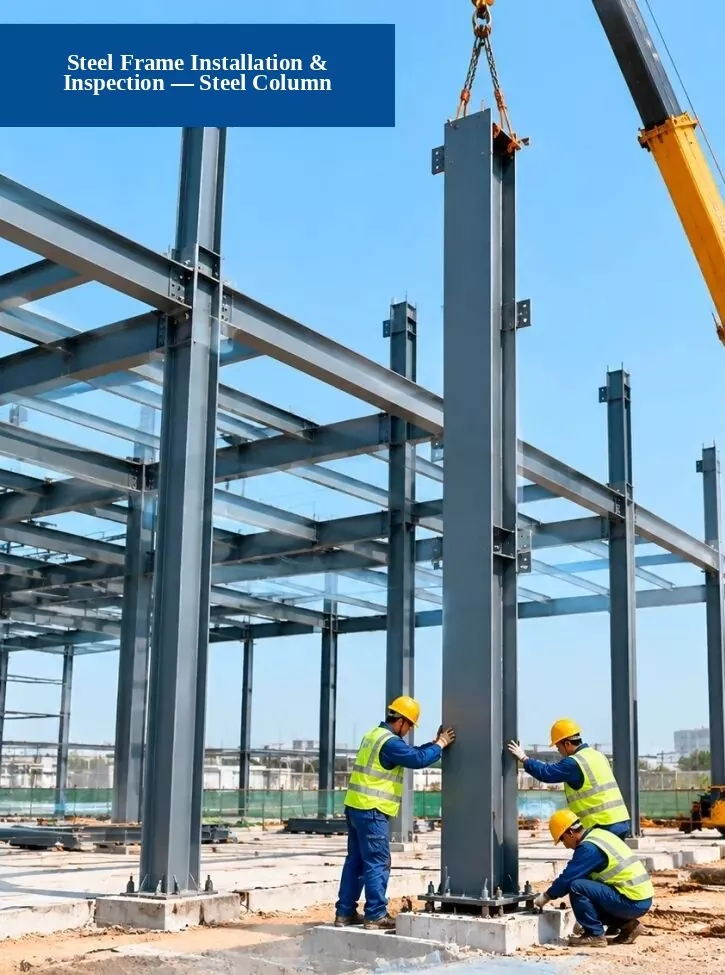

5. Instalimi dhe inspektimi i kornizës së çelikut - Instalimi i kolonës së çelikut

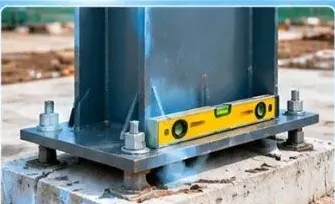

1. Kontrolli i themelit:Kontrolloni nëse pozicionet e bulonave të ankorimit, lartësia e themelit dhe dimensionet e themelit përmbushin kërkesat e projektimit.

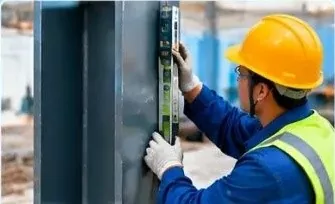

2. Kontrolli i shtrirjes vertikale:Përdorni një stacion total, një plumb lazer ose një nivel të drejtë për të kontrolluar se sa drejt (vertikale) qëndron kolona e çelikut.

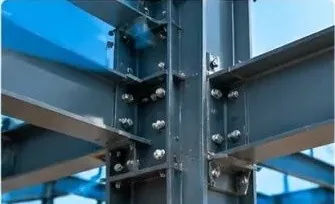

3. Kontrolli i cilësisë së lidhjes:Kontrolloni nëse bulonat, saldimet dhe pllakat e lidhjes me rezistencë të lartë përmbushin kërkesat standarde.

Procesi i ndërtimit:1. Puna përgatitore → 2. Ngrini dhe vendosni kolonën e çelikut → 3. Instaloni dhe sigurojeni → 4. Inspektimi dhe pranimi

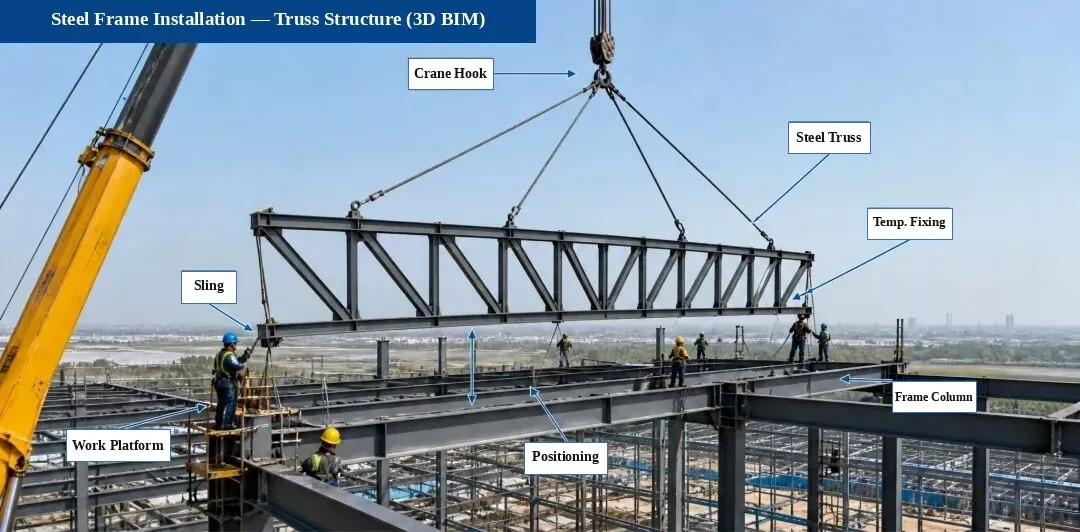

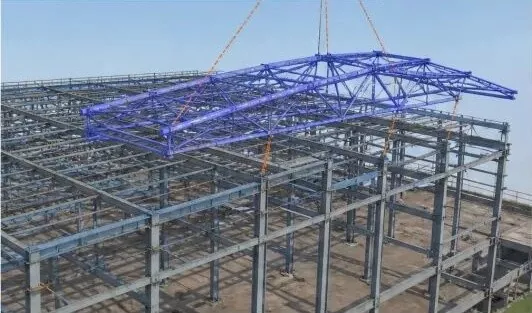

6. Instalimi i kornizës së çelikut — Instalimi i strukturës së kapakut (Diagrami BIM 3D)

Rrjedha e procesit të instalimit:Sondazhi dhe shënimi → Kontrolli i mbështetjes → Ngritja dhe vendosja → Rregullimi i përkohshëm → Rreshtimi dhe rregullimi → Lidhja e bulonave me forcë të lartë → Saldimi (nëse kërkohet)

Pikat kryesore të instalimit:

Përpara ngritjes, kontrolloni dy herë vijën qendrore të mbështetjes, lartësinë dhe pozicionet e pjesës së ngulitur;
Ngjitni litarët udhëzues të erës (taglinat) gjatë ngritjes për të mbajtur të qëndrueshëm amanet;
Rregulloni dhe sigurojeni përkohësisht këllëfin menjëherë pas vendosjes për të parandaluar përkuljen ose shtrembërimin;
Lidhjet e bulonave me qëndrueshmëri të lartë duhet të ndjekin rregullat e projektimit dhe kodit dhe të shtrëngohen në çift rrotullues të kërkuar;
Cilësia e saldimit duhet të plotësojë rregullat në Kodin për Pranimin e Cilësisë së Ndërtimit të Strukturave të Çelikut (GB 50205).

Pikat kryesore të inspektimit (Fotografitë e sitit):

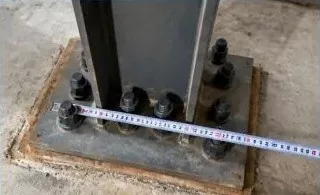

1. Mbështetje dhe kontroll i përbashkët

Kontrolloni pozicionet dhe lartësitë e bulonave mbështetëse, pllakave dhe pjesëve të ngulitura për t'u siguruar që ato plotësojnë kërkesat e projektimit.

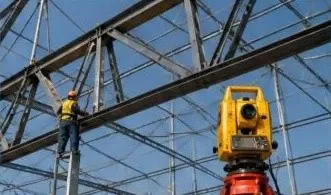

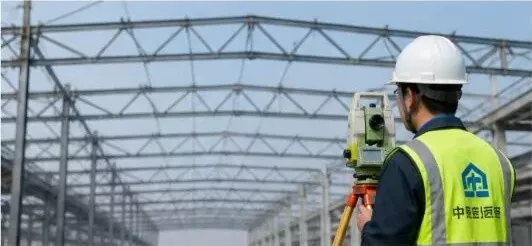

2. Kontrolli i shtrirjes së makut

Përdorni një stacion total për të matur vijën qendrore, lartësinë dhe lakimin e kapakut dhe bëni rregullime të shtrirjes.

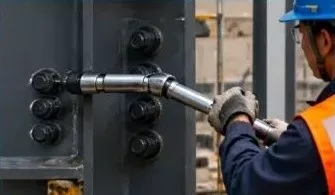

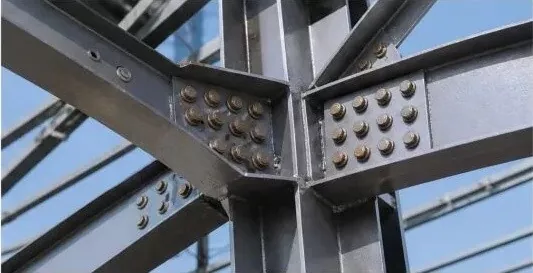

3. Kontrolli i bulonave me forcë të lartë

Kontrolloni numrin, madhësinë dhe çift rrotulluesin e bulonave me forcë të lartë dhe ritestoni ato siç kërkohet nga kodi.

Shënim:Struktura e kafazit në këtë projekt është montuar paraprakisht në fabrikë dhe ngrihet në seksione në vend për të siguruar instalim të saktë, cilësi dhe siguri.

7. Instalimi dhe inspektimi i kornizës së çelikut dhe çatisë së profiluar prej metali

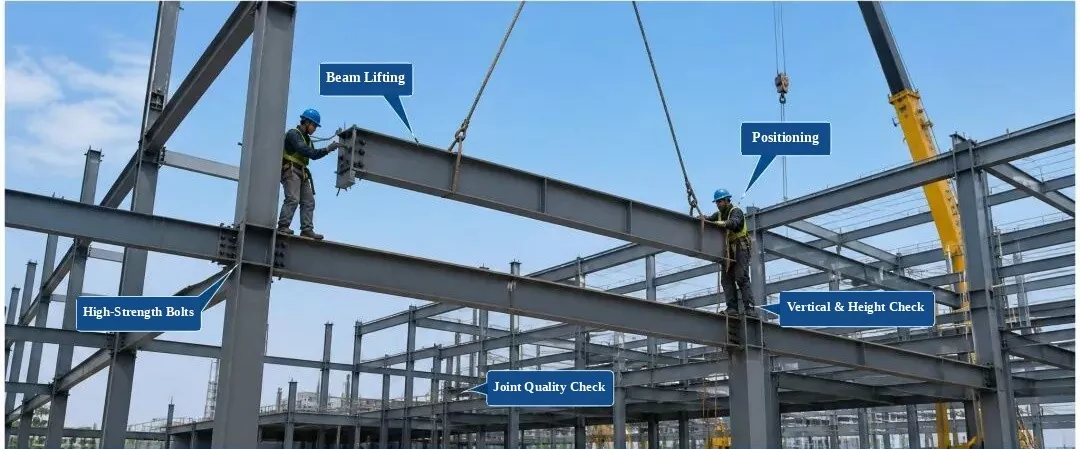

Instalimi dhe inspektimi i kornizës së çelikut

(Etiketat: Ngritja e trarëve, Pozicionimi, Bulonat me Fortësi të Lartë, Kontrolli Vertikal dhe Lartësia, Kontrolli i Cilësisë së Nyjeve)

1. Kontrolli i pjesës hyrëse:Kontrolloni cilësinë e materialit, madhësinë, gjendjen e sipërfaqes dhe drejtësinë. Instaloni vetëm pasi të keni kaluar inspektimin.

2. Kontrolli i procesit:Kontrolloni pozicionimin e pjesës, lartësinë, shtrirjen vertikale dhe shtrëngimin e bulonave gjatë instalimit.

3. Artikujt e inspektimit:Pozicioni qendror, lartësia, shtrirja vertikale, rrafshimi i sipërfaqes dhe cilësia e lidhjes së bulonave.

4. Standardi i cilësisë:Duhet të plotësojë Kodin për Pranimin e Cilësisë së Ndërtimit të Strukturave të Çelikut (GB 50205-2020).

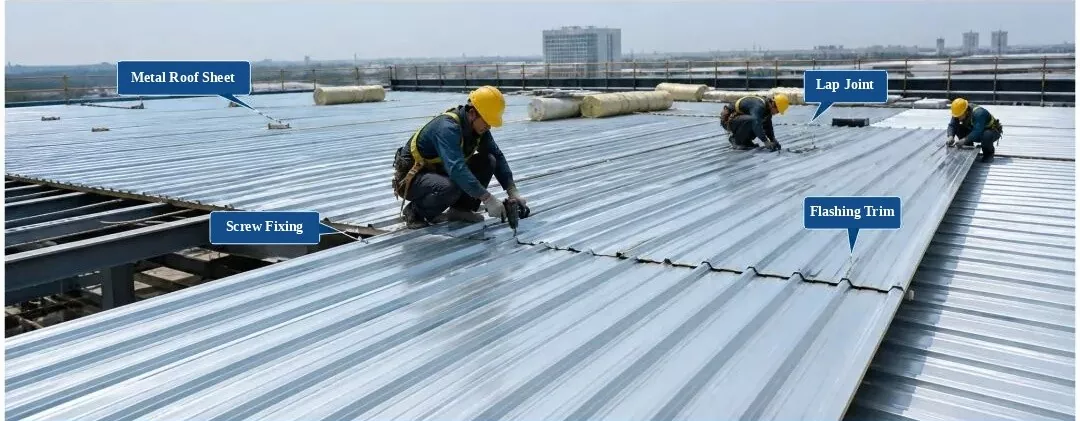

Instalimi & Inspektimi i llamarinës së profilizuar

(Etiketat: Fletë çati metalike, nyje xhirosh, fiksim me vidë vetë-prerëse, zbukurim ndezës)

1. Kontrolli i materialit:Kontrolloni profilin e panelit, trashësinë, veshjen dhe ngjyrën. Përdoreni vetëm pasi të keni kaluar inspektimin.

2. Rregullat e instalimit:Mbivendosni saktë panelet dhe rregulloni ato fort. Mbani hapësirën e vidhave brenda kufijve standardë, pa vida që mungojnë ose nuk janë vendosur gabim.

3. Artikujt e inspektimit:Sheshtësia e çatisë, gjerësia e mbivendosjes, hapësira e pikave të fiksimit dhe detajet e hidroizolimit.

4. Standardi i cilësisë:Duhet të plotësojë Kodin Teknik për Inxhinierinë e Çatisë Metal (GB 50345-2012).

8. Instalimi dhe inspektimi i kornizës së çelikut - Instalimi i shkallëve dhe parmakut prej çeliku

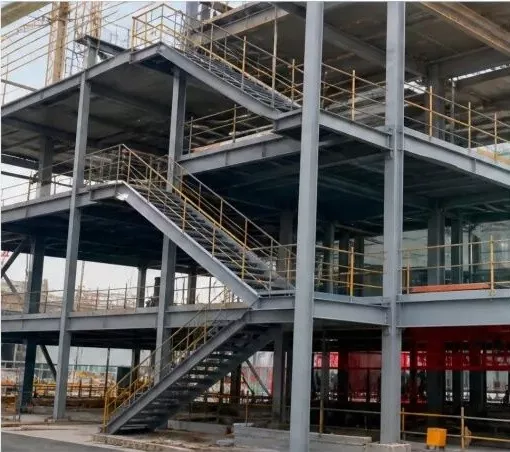

1. Shkallët dhe parmakët prej çeliku të kompletuara (Foto e faqes)

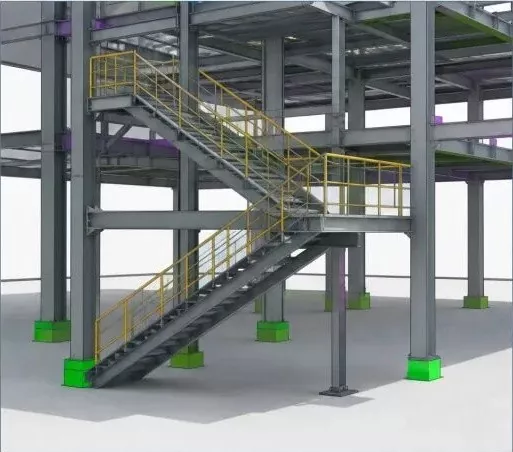

2. Modeli BIM 3D (shkallë dhe parmakë çeliku)

3. Instalimi i shkallëve prej çeliku (punë në terren)

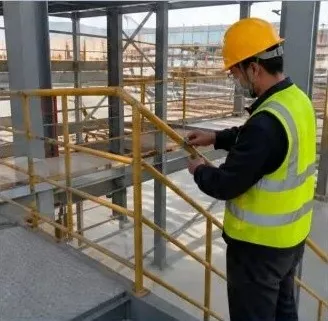

4. Instalimi i parmakut (puna në terren)

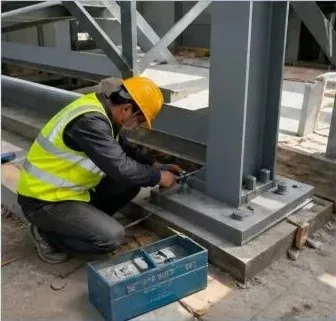

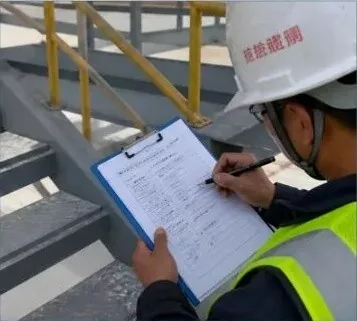

5. Inspektimi i cilësisë së instalimit (Kontrolli i vendit)

Udhëzime:

Përpara se të instaloni shkallët dhe parmakët e çelikut, kontrolloni dy herë dimensionet e komponentit, lartësitë dhe vijat qendrore të paraqitjes;
Kur përdorni lidhje me bulona, kontrolloni madhësinë, sasinë dhe çift rrotullues të bulonave për të siguruar një lidhje të fortë;
Parmakët e instaluar duhet të jenë të fortë dhe të drejtë, me saldime të plota dhe të lëmuara që plotësojnë kërkesat e projektimit dhe kodit;
Kryeni një inspektim të cilësisë pas instalimit dhe plotësoni të dhënat e inspektimit për të siguruar cilësinë e projektit.

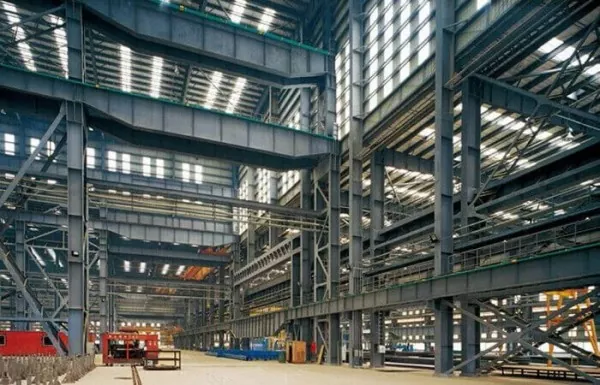

Standardet e procesit të ndërtimit për konstruksione çeliku (korniza çeliku)

Strukturë çelikuespërdoren gjerësisht në tregun e sotëm të ndërtimit për ndërtimin e kornizave të ndërtesave dhe ato do të bëhen zgjedhja kryesore për strukturat kryesore të ndërtesave në të ardhmen. Strukturat e çelikut kanë shumë nën-kategori, lloje strukturash dhe lloje përbërësish. Bazuar në sistemin strukturor, ato ndahen në katër lloje kryesore: korniza portale, rrjeta hapësinore, këmishë dhe struktura kornizë.
