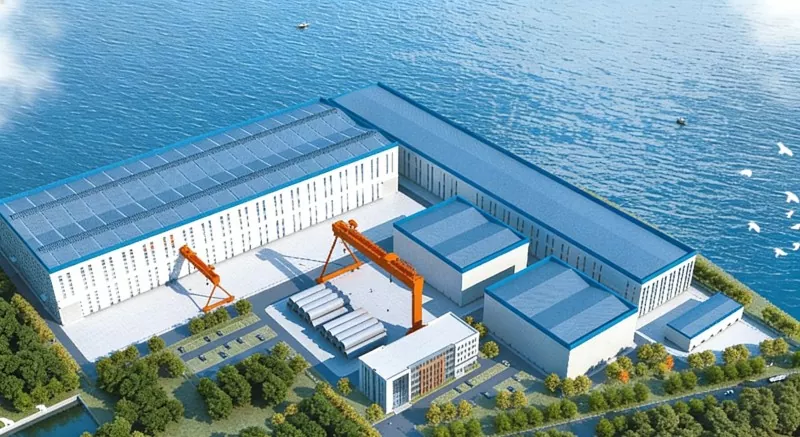

Struktura e çelikut Fabrika e Energjisë së Erës në det të hapur

Ndërtesat e fabrikave të energjisë së erës në det të hapur të çelikut i referohen fabrikave të rënda industriale të projektuara posaçërisht për prodhimin e pajisjeve të energjisë së erës në det të hapur. Struktura e tyre kryesore është prej çeliku dhe zakonisht vendosen në portet ose portet bregdetare për të përmbushur nevojat e prodhimit, montimit dhe transportit të komponentëve jashtëzakonisht të mëdhenj dhe të rëndë.

Fabrika jonë kineze ka ofruar zgjidhje strukturash çeliku për projekte të shumta të energjisë së erës në det të hapur dhe është një nga furnizuesit e strukturave të çelikut me cilësi të lartë në Kinë.

Forma strukturore

● Struktura e kafazit të rëndë prej çeliku: Kjo është forma strukturore më e zakonshme.

● Kornizë e rëndë e portalit: E përshtatshme për prodhim të përgjithshëm ose punishte montimi.

● Strukturat e kornizave prej çeliku dhe rrjeta: Përdoren për fabrika me hapësirë ​​jashtëzakonisht të madhe ose me funksione të specializuara.

Dizajni i rezistencës ndaj korrozionit dhe rezistencës ndaj erës

● Sistemi i mbrojtjes nga korrozioni: Meqenëse këto ndërtesa industriale janë ndërtuar pranë oqeanit, mjedisi përreth është relativisht i lagësht dhe ka kushte më ekstreme të motit. Trajtimi sipërfaqësor i çelikut adopton një sistem veshjeje të rëndë mbrojtëse nga korrozioni.

● Rezistenca ndaj erës: Vetë ndërtesa duhet të projektohet sipas standardeve të ngarkesës së erës prej 50 ose 100 vjetësh një herë në shekull në zonat bregdetare për të garantuar sigurinë strukturore në kushte ekstreme të motit.

Përbërësit strukturorë të produktit

Struktura kryesore

● Zakonisht, përdoren kolona prej çeliku grilë. Për fabrikën e energjisë së erës në det të hapur me strukturë çeliku me lartësi të madhe dhe tonazh të rëndë vinçi, kolonat e çelikut me grilë kanë forcë më të madhe përkulëse dhe mund të mbajnë peshën e vinçit të kolonës.

Sistemi i trarëve të vinçit

● Trarët e vinçit përdorin zakonisht trarët I të salduar me rrjetë solide me rezistencë të lartë, me forcë rrjedhëse që shpesh arrin 355Pa ose 390Pa.

Sistemi mbështetës

● Mbështetësit ndër-kolona mund të bëhen prej çeliku në formë H, çeliku këndor dhe tuba të rrumbullakëta, zakonisht në formë X.

● Mbështetësit horizontale do të vendosen në çati për të transferuar forcën horizontale të çatisë.

● Sistemi zakonisht vendoset në krye të shtyllave, duke synuar të mbrojë qëndrueshmërinë e forcave midis kornizave të çelikut.

Struktura e rrethimit

● Purlinat zakonisht përdorin çelik të salduar me frekuencë të lartë në formë H ose çelik në formë C.

● Trarët e murit janë kryesisht çeliku në formë H ose çeliku i madh në formë C, dhe lidhen me rrëshqitje për t'u përshtatur me deformimin anësor të strukturës kryesore nën ngarkesën e erës ose efektet e temperaturës.

Parametri (Specifikimi)

Rasti i produktit

Projekti i energjisë së erës në det të hapur Lishan me një megavat të madh, i cili u mor bashkërisht nga EIHE Steel Structure, është projekti më i madh i energjisë së erës në një det të hapur me barazi çmimi në Kinë dhe grupi më i madh i energjisë së erës në det të hapur në Kinën veriore. Ndodhet në zonën detare jugore të qytetit Lishan, Weihai City, Provinca Shandong. I gjithë projekti është i ndarë në dy zona të pavarura, U1 dhe U2, me një kapacitet total të instaluar prej 150 megavat (1.5 GW).
