Nëntë pika kyçe për projektimin dhe ndërtimin e ndërtesave të fabrikave të strukturave të çelikut

Ndërtesat e fabrikës së strukturave të çelikutjanë njohur gjerësisht në inxhinierinë e ndërtimit, sepse ato janë të shpejta në ndërtim, të lehta në vetëpeshë, kanë performancë të mirë sizmike dhe janë miqësore me mjedisin. Në projektimin e ndërtesave industriale, ato kanë zëvendësuar gradualisht strukturën më të rëndë të betonit të armuar.

Strukturat e çelikut nuk janë përdorur në Kinë për një kohë të gjatë dhe teknikat e projektimit dhe ndërtimit të tyre të detajuar janë ende duke u zhvilluar. Megjithëse ndërtesat industriale me strukturë çeliku ofrojnë shumë përparësi, çeliku si material ka gjithashtu të meta - për shembull, rezistencë të dobët ndaj zjarrit dhe një tendencë për korrozion. Këta faktorë duhet të merren parasysh si gjatë fazës së projektimit ashtu edhe gjatë ndërtimit.

I. Përparësitë kryesore të ndërtesave të fabrikave me struktura çeliku

Siç u përmend në përmbledhje, avantazhet kryesore tëndërtesa industriale me strukturë çelikujanë si më poshtë. Së pari, për sa i përket shpejtësisë së ndërtimit: komponentët e çelikut mund të prodhohen në masë në një fabrikë; ndërtimi është i thjeshtë dhe ngritja është e shpejtë, gjë që shkurton shumë periudhën e ndërtimit. Së dyti, për sa i përket vetëpeshës: pesha strukturore e ndërtesës mund të reduktohet me rreth 30%; kjo është veçanërisht ekonomike në vendet me kapacitet mbajtës të ulët themeli ose intensitet të lartë fortifikimi sizmik, ku ekonomia e përgjithshme është më e mirë se ajo e sistemeve strukturore të betonit të armuar. Së fundi, për sa i përket mbrojtjes së mjedisit: strukturat prej çeliku i përkasin familjes së sistemeve të ndërtesave të gjelbërta miqësore me mjedisin; Vetë çeliku është një material me rezistencë të lartë, me efikasitet të lartë me vlerë të lartë riciklimi dhe nuk kërkon kallep gjatë ndërtimit.

II. Rëndësia e dizajnit të vizatimit

Vizatimet janë baza e ndërtimit në çdo projekt. Gjatë fazës së projektimit të një ndërtese industriale me konstruksion çeliku, teknikët profesionistë të njësisë së ndërtimit duhet të organizohen për të kryer një rishikim të përbashkët vizatimi, duke kontrolluar vizatimet për "gabime, lëshime, përplasje dhe mangësi", në mënyrë që problemet të zgjidhen përpara se të fillojë ndërtimi dhe ndikimi i çështjeve të vizatimit në cilësi dhe orar të mbahet në minimum. Për një projekt strukture çeliku, duhet të përgatiten dizajne të veçanta të organizimit të ndërtimit për fazën e fabrikimit dhe fazën e ngritjes; dokumenti i procesit të fabrikimit duhet të mbulojë standardet e cilësisë dhe kërkesat teknike të secilit proces dhe nën-artikull në fazën e fabrikimit, si dhe masat specifike të zgjedhura për të garantuar cilësinë e produktit.

III. Parimet e Projektimit për Sistemin e Mbajtjes

Për të siguruar sjelljen hapësinore të ndërtesës, për të përmirësuar ngurtësinë e saj të përgjithshme, për t'i rezistuar dhe transmetuar forcat horizontale gjatësore, për të parandaluar deformimin e tepërt të pjesëve, për të shmangur shtrëngimin e pjesëve të ngjeshjes dhe për të garantuar qëndrueshmërinë e përgjithshme të strukturës, duhet të organizohet një sistem i besueshëm mbajtëse sipas formës strukturore të ndërtesës, shtrirjes së vinçit, gjatësisë së hapësirës së vinçit, temperaturës dhe lartësisë së pajisjes. Çdo zonë e temperaturës duhet të pajiset me një sistem të qëndrueshëm mbajtëse ndërkollonash, të rregulluar në koordinim me mbajtëset horizontale anësore të çatisë. Pozicioni i mbajtësit të kolonës së poshtme është një faktor kyç që përcakton drejtimin e deformimit gjatësor dhe ndikon në sasinë e stresit termik; Mbështetja e shtyllës së poshtme duhet të vendoset sa më afër mesit të zonës së temperaturës, në mënyrë që pjesët gjatësore të tilla si trarët e vinçit të mund të zgjerohen dhe tkurren lirshëm drejt të dy skajeve ndërsa temperatura ndryshon. Kur zona e temperaturës është e shkurtër, një grup i vetëm mbajtësesh të kolonës së poshtme zakonisht vendoset në mes. Megjithatë, kur zona e temperaturës është më e gjatë se 150 m, duhet të instalohen dy grupe mbajtëse të kolonës së poshtme brenda zonës për të siguruar ngurtësinë gjatësore; ato duhet të vendosen brenda të tretës së mesme të zonës së temperaturës sa më shumë që të jetë e mundur dhe distanca nga qendra në qendër midis dy grupeve nuk duhet të kalojë 72 m, në mënyrë që të shmanget stresi i tepërt termik.

IV. Pikat kryesore për projektimin sizmik

Gjatë kryerjes së projektimit sizmik të një ndërtese industriale me strukturë çeliku, duhet të merren parasysh pikat e mëposhtme. Së pari, në planin e përgjithshëm, masa dhe ngurtësia e strukturës duhet të shpërndahen në mënyrë të barabartë në mënyrë që ndërtesa të ngarkohet në mënyrë uniforme dhe të deformohet në mënyrë të koordinuar; ngurtësia e pabarabartë duhet të shmanget, pasi ka një efekt të pafavorshëm në performancën sizmike. Për strukturën tërthore, duhet të vendoset një kornizë e ngurtë ose një kornizë në të cilën kafazja e çatisë është e lidhur fort me kolonat, në mënyrë që të shfrytëzohet plotësisht performanca mbajtëse e çelikut dhe të zvogëlohet deformimi tërthor. Së dyti, ndërtesat e strukturave prej çeliku zakonisht dështojnë jo sepse forca e pjesëve është e pamjaftueshme, por sepse anëtarët shtrëngohen; prandaj, një sistem mbajtëse të rregulluar mirë që garanton stabilitetin e përgjithshëm të ndërtesës është veçanërisht i rëndësishëm. Së fundi, nën veprimin e tërmetit, ndodh lodhja e ciklit të ulët dhe efekti i tij në ndërtesë duhet të merret parasysh në projektim. Dizajni i lidhjeve strukturore duhet të sigurojë që dështimi i bashkimit të mos ndodhë para seksionit të plotë të lëshimit të pjesëve strukturore; anëtarët duhet të lejohen të hyjnë në fazën plastike në mënyrë që ata të mund të thithin plotësisht energjinë sizmike dhe të zhvillojnë kapacitetin e tyre sizmik.

V. Rëndësia e projektimit të rezistencës ndaj nxehtësisë dhe zjarrit

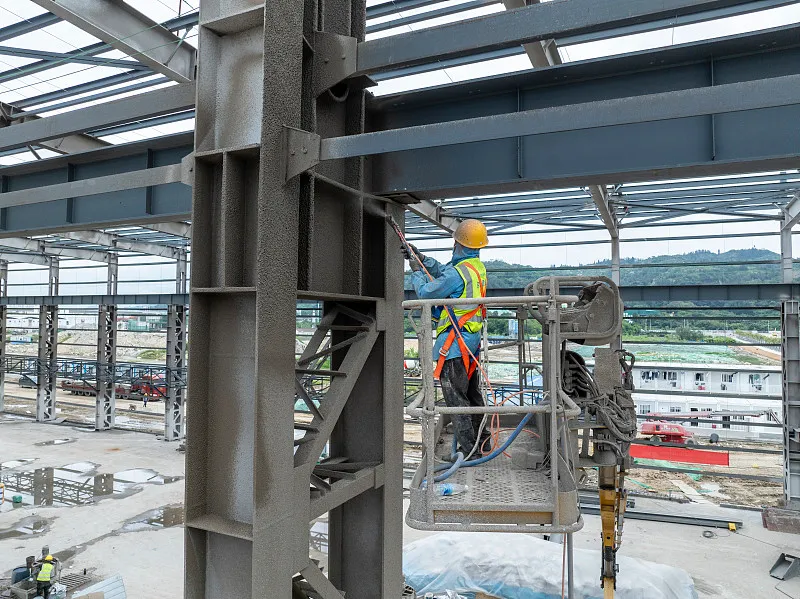

Ndërtesa industriale me strukturë çelikukanë rezistencë të dobët ndaj zjarrit. Kur çeliku nxehet mbi 100 °C, forca e tij në tërheqje zvogëlohet dhe plasticiteti i tij rritet me rritjen e temperaturës. Rreth 250 °C, forca në tërheqje e çelikut rritet pak ndërsa plasticiteti i tij zvogëlohet - një fenomen i njohur si brishtësia blu. Mbi 250 °C, çeliku fillon të zvarritet. Në rreth 500 °C, forca e çelikut bie aq ulët sa struktura e çelikut mund të shembet. Prandaj, sa herë që temperatura e sipërfaqes së një strukture çeliku kalon 150 °C, duhet të sigurohet izolimi termik dhe dizajni i mbrojtjes nga zjarri (zakonisht arrihet duke aplikuar veshje rezistente ndaj nxehtësisë dhe mbrojtëse nga zjarri).

Në ndërtimin endërtesa industriale me strukturë çeliku, lindin shumë probleme praktike; këtu analizojmë vetëm ato më të spikaturat.

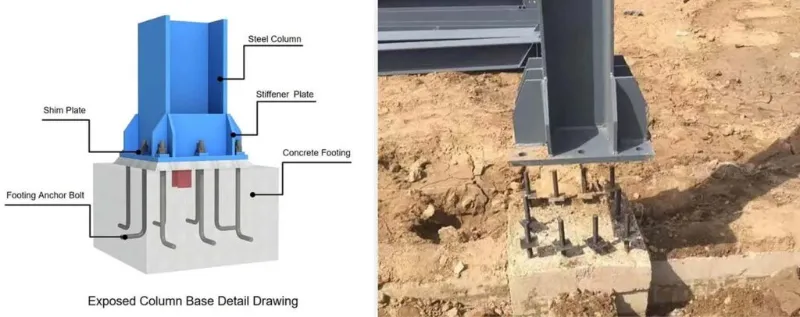

VI. Vendosja e bulonave të ankorimit gjatë ndërtimit

Mund të thuhet se nëse bulonat e ankorimit janë instaluar fort është thelbësore për qëndrueshmërinë e një ndërtese industriale me strukturë çeliku. Saktësia e bulonave të ankorimit ndikon drejtpërdrejt në pozicionimin e strukturës së çelikut. Bulonat e ankorimit duhet të futen me saktësi të rreptë: devijimi i boshtit ±2,0 mm dhe lartësia ±5,0 mm. Përpara se të instaloni bulonat e ankorimit të kolonës, projektoni çdo aks të rrjetit të kontrollit horizontal në sipërfaqen e sipërme të themelit të kolonës dhe mbyllni lakun, në mënyrë që të garantohet saktësia e instalimit të bulonave; pastaj shënoni skajet e jashtme të kolonave sipas boshteve. Pasi të ngrihet korniza mbështetëse (mbështjellësi) për bulonat e ankorimit të kolonës, transferoni lartësinë e kërkuar mbi kornizën e tubit të çelikut.

VII. Masat paraprake gjatë ngritjes

Masat kryesore paraprake janë si më poshtë. Së pari, shënoni vijat qendrore kryq në pllakën bazë të këmbës së kolonës dhe vijat qendrore të bulonave të ankorimit dhe pastroni vrimat e prerjes në bazën e kolonës; pasi kolona e çelikut të jetë në pozicion, rregulloni lartësinë e saj dhe shtrëngoni dadot. Së dyti, pasi të jenë ngritur kolonat e çelikut në një zonë, instaloni shufrat lidhëse (anëtarët lidhës), në mënyrë që të sigurohet qëndrueshmëria e përgjithshme e kolonave dhe të parandalohen deformimi i tyre kur ngrihen trarët e çelikut. Së fundi, ngrini trarët e çelikut: lidhni çifte trarësh në mes të ajrit dhe kryeni shtrëngimin fillestar të bulonave me rezistencë të lartë; trau i parë duhet të sigurohet me katër tela tip për të parandaluar animin e tij në njërën anë.

VIII. Vështirësitë në instalimin e sistemit të trarëve të vinçit

Gjatë ndërtimit, trarët e vinçit duhet të instalohen në mënyrë rigoroze nga gjiri i shtyllës së kolonës, në përputhje me specifikimet. Pasi të instalohet dhe lidhet lidhësi ndër-kolona, ​​ai formon një njësi ngurtësie hapësinore relativisht të qëndrueshme; instalimi nga ky gji është më i sigurt dhe gjithashtu siguron që ngritja e trarëve të vinçit të mos ndikojë në vertikalitetin e shtyllave. Gjatë instalimit, pllakat e shiritit duhet të vendosen nën trarët e vinçit me devijime të mëdha të seksionit fundor; këto shirita duhet të ngjiten në vend pasi të jetë rregulluar sistemi i rrezeve të vinçit dhe trarët duhet të rreshtohen saktësisht me linjat e pozicionimit të paracaktuara. Sistemi i frenimit duhet të lidhet zyrtarisht vetëm pasi të jenë rregulluar dhe fiksuar trarët e vinçit. Kur pllaka e frenave lidhet me traun e vinçit me bulona me qëndrueshmëri të lartë dhe me traun ndihmës me saldim, sekuenca ka rëndësi: së pari lidhni pllakën e frenave me traun e vinçit me bulona me forcë të lartë dhe kryeni shtrëngimin fillestar; më pas rregulloni kordonin ndihmës, ngjiteni në pllakën e frenave dhe kryeni shtrëngimin përfundimtar të bulonave me forcë të lartë; së fundi, saldoni pllakën e frenave në dërrasën ndihmëse. Si shtrëngimi i bulonave me rezistencë të lartë ashtu edhe saldimi i pllakës së frenave duhet të vazhdojë nga qendra e secilës pllakë drejt të dy skajeve, në mënyrë që të reduktohet stresi i brendshëm në pllakë.

IX. Stacking e komponentëve të çelikut

Për ta bërë ngritjen më të lehtë, komponentët e çelikut duhet të vendosen në një mënyrë të arsyeshme pasi të mbërrijnë në vend. Parimet janë: komponentët që nevojiten urgjentisht për ereksion duhet të vendosen direkt në vend, duke ndjekur sekuencën e ngritjes - ato që do të ngrihen së pari shkojnë sipër dhe ato që do të ngrihen më vonë shkojnë poshtë; komponentët që nuk nevojiten urgjentisht duhet të ruhen përkohësisht jashtë vendit. Kur grumbulloni, mbani të ndara kolonat dhe trarët dhe vendosini ato sipas boshtit. Oborri i magazinimit duhet të menaxhohet nga personeli i caktuar; komponentët duhet të llogariten kundrejt kërkesave të furnizimit dhe listës së dorëzimit, dhe të dhënat duhet të depozitohen. Anëtarët e seksionit H duhet të ruhen drejt, asnjëherë të sheshtë. Çdo komponent duhet të mbështetet në të paktën dy pika; pikat mbështetëse duhet të vendosen në rreth një të shtatën e hapësirës nga skajet e pjesëve. Kur grumbullohen në shtresa, nuk lejohen më shumë se tre shtresa; blloqet e drurit duhet të vendosen saktë midis shtresave për t'i mbajtur ato në nivel dhe pikat mbështetëse duhet të rreshtohen vertikalisht.
